小米6原装充电器MDY-08-ES比亚迪版与辰阳版对比拆解

2018-03-06 18:00 责任编辑:互联网 出处:未知

同一型号的充电器由不同的代工厂生产已经不是什么新鲜事了,尤其是对于出货量很大的手机品牌,比如今天要说的小米6原装充电器MDY-08-ES。关注这个品牌的朋友应该都有所了解,小米手机的充电器一般会由比亚迪、辰阳、奥海等多家代工厂生产。不过因为充电器的外观、型号、性能没啥太大区别,所以很少有人在意它们的区别。
但是,对于外观、型号、性能几乎一致的两款充电器,其内部用料和做工就真没区别吗?这篇文章就分别拆解了小米6原装充电器MDY-08-ES比亚迪版和辰阳版。产品用料到底孰优孰劣?一起来看后文详细内容。

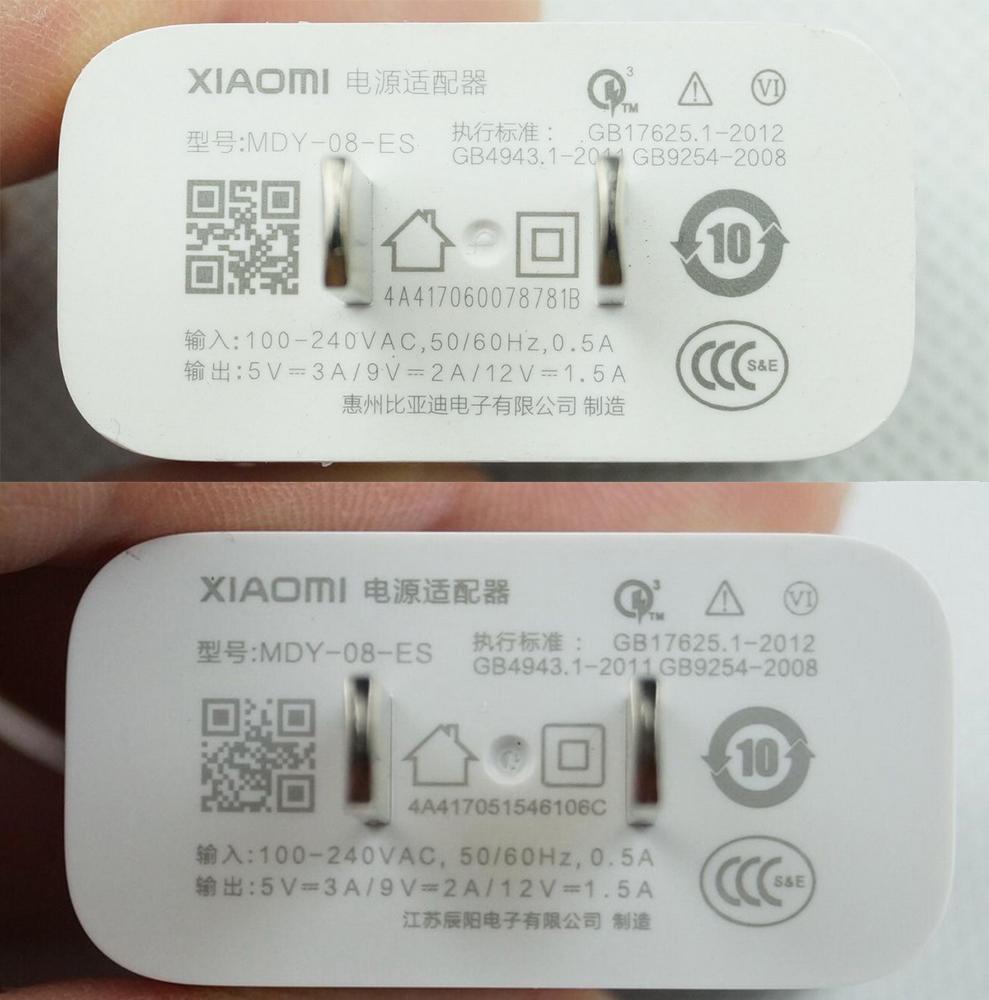

两款充电器仅在参数标识处有细微区别。不过这也只是印刷字体样式以及代工厂不同,各种标识的位置几乎一致,如果不细看,从外观上很难辨别。此前我们也拆解过这两款充电器,这里只做主要部件的对比,想了解拆解详情的朋友可以阅读原文《小米6充电器比亚迪版拆解》及《小米6充电器辰阳版拆解》。

一、小米MDY-08-ES比亚迪版拆解

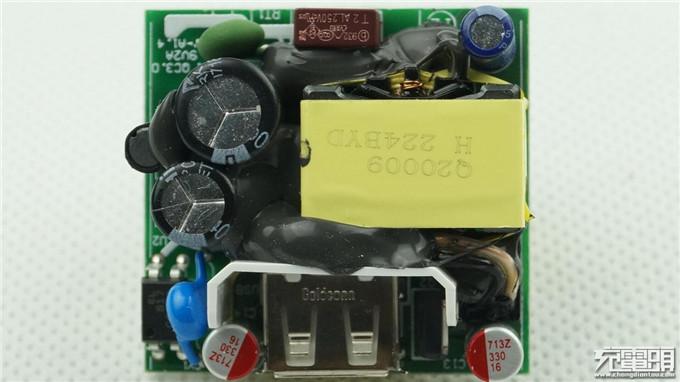

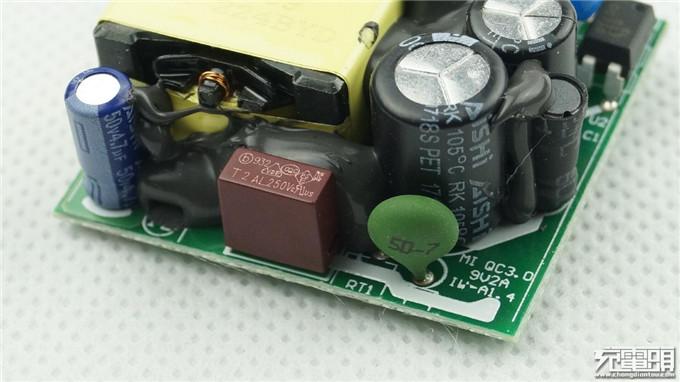

内部PCB版主视图,可以看到,充电器的正面受震动易损坏的元件全部使用绝缘胶固定,同时也加强了散热。并且在输入端均设有保险丝、NTC作为输入保护。

电容方面,比亚迪版输入端电容来自艾华(AiSHi),18μF+12μF共计30μF的初级滤波。

输出端使用两颗16V 330μF固态滤波电容,品牌未知。

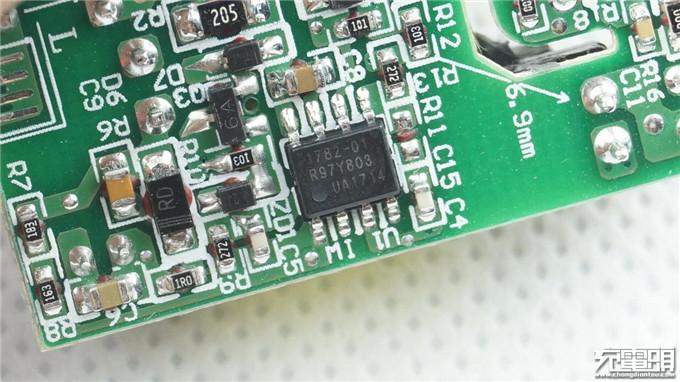

芯片方面,比亚迪版初级PWM控制器为Dialog的iW1782。

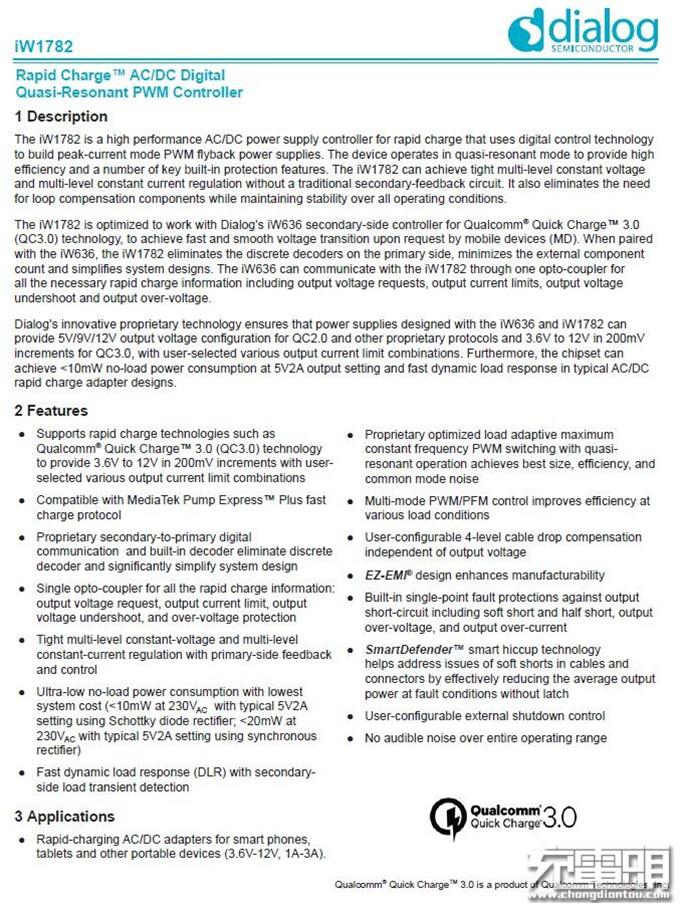

Dialog iW1782配合自家QC3.0识别IC,可以组成一个效率极高,功能强大的QC3.0电源适配器。这颗芯片应用广泛,包括锤子CD101、金立TC-G800、乐视EQ-24BCN、美图MA-1607等手机原装充电器。

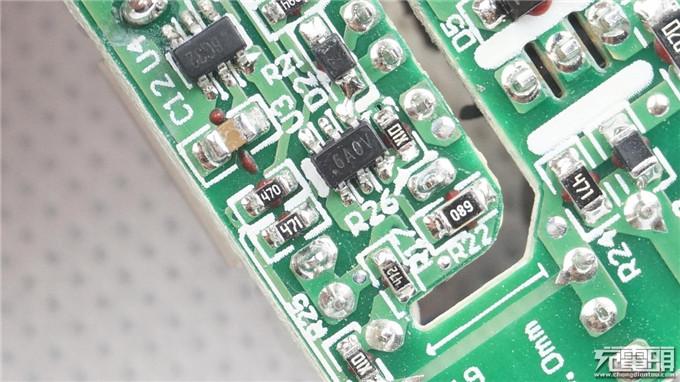

比亚迪版的识别IC,丝印为6A0V,品牌与电源主控一致,由Dialog提供。

对于MOS管而言,比亚迪版采用芯派科技同步整流MOS,型号为SW088R6VT。

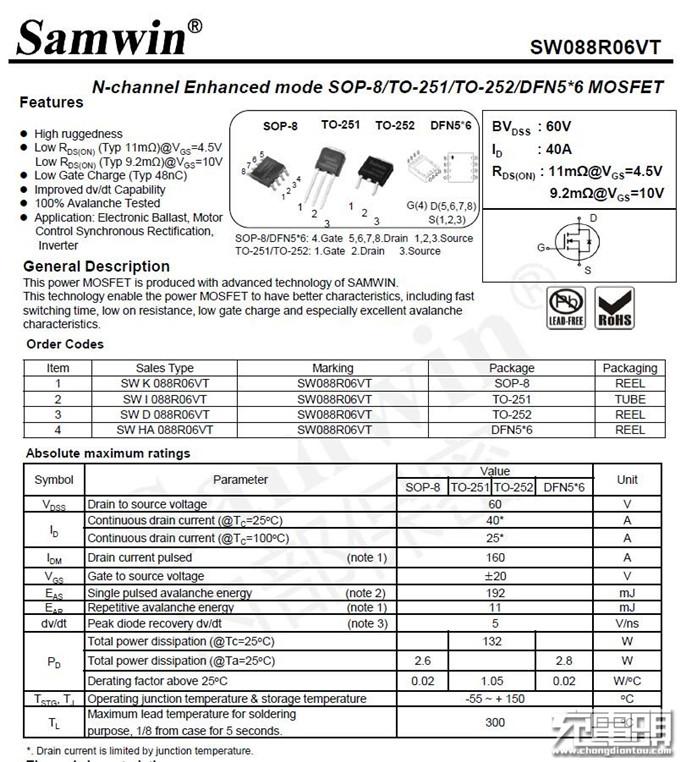

芯派科技的SW088R6VT, 耐压60V,导阻11毫欧。

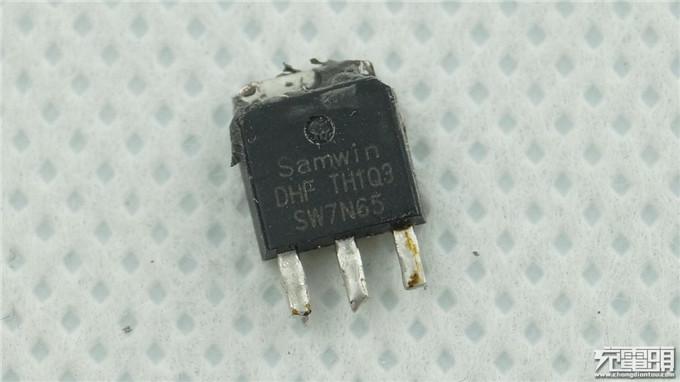

同时采用了芯派科技的SW7N65作为初级主开关管。

二、小米MDY-08-ES辰阳版拆解

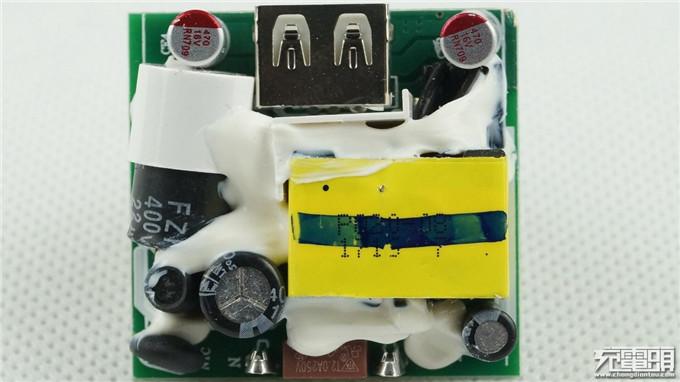

整体来看,辰阳版内部做工和比亚迪版差不多,不同的是辰阳版输入端的主电容采用横向布置,并在头部加装了一个塑料绝缘保护罩。

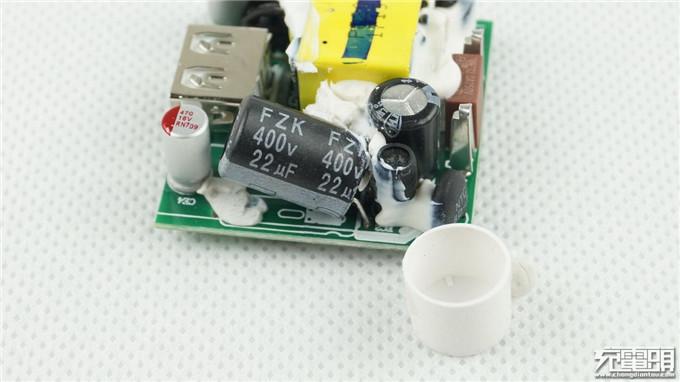

电容方面,辰阳版一次侧采用了两颗江苏法拉电子(FOAI)主电容,400V耐压,分别为 22μF和10μF。

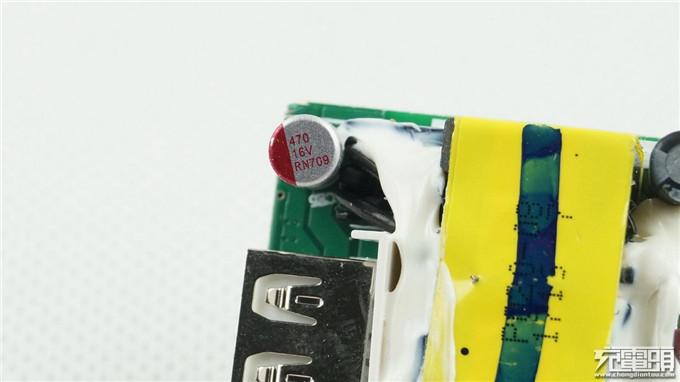

二次侧使用了两颗固态电容滤波,规格为16V 470μF。

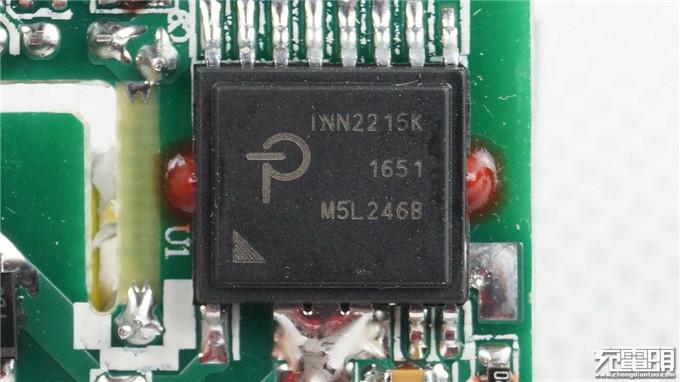

芯片方面,辰阳版主控芯片来自PI,型号为INN2215K。

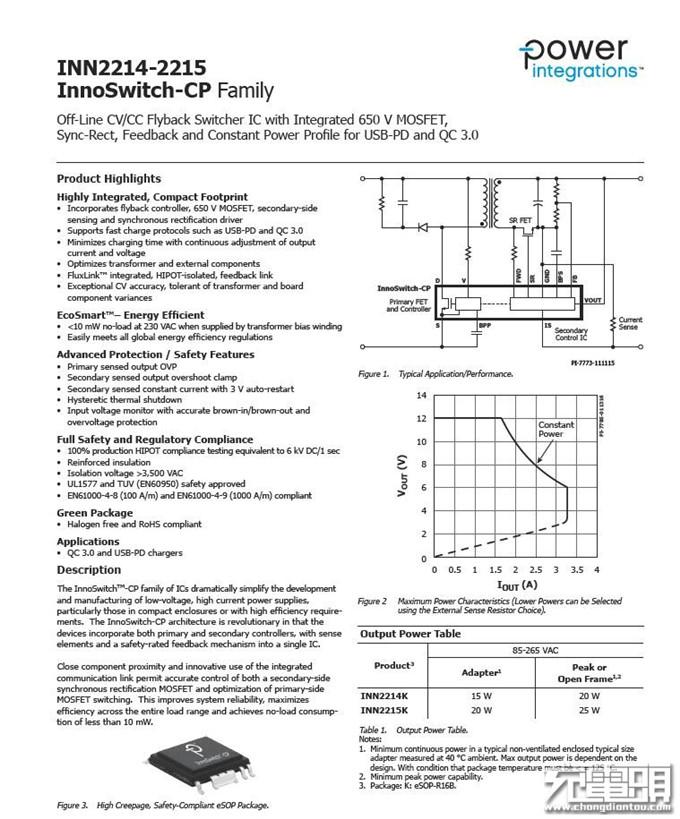

INN2215K比一颗高集成度主控,包含扫描逆程控制器,650V MOSFET,二次侧传感和同步整流驱动程序,支持快速充电协议3.0 USB PD,连续调整输出电流和电压。INN2215K是一颗非常经典的电源主控IC,在帝闻、CHOETECH、罗马仕等多个品牌的充电器中都有应用。

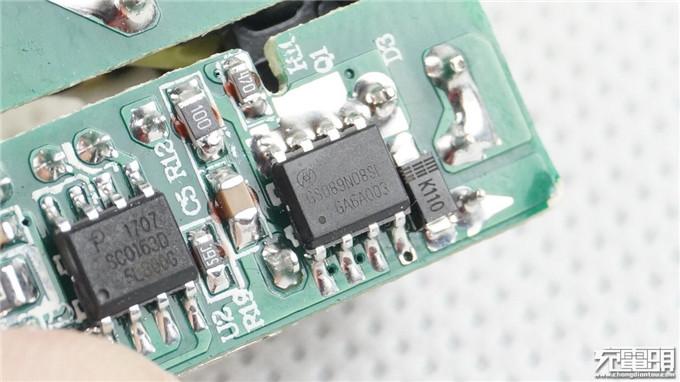

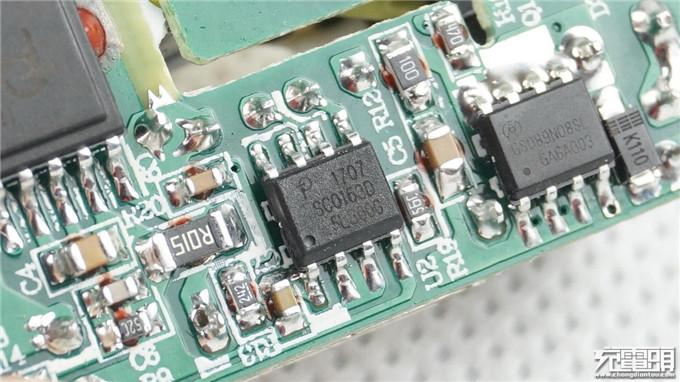

同样采用了PI的QC3.0识别IC,型号为SC0163D,兼容智能识别及QC2.0快充同时支持BC1.2。

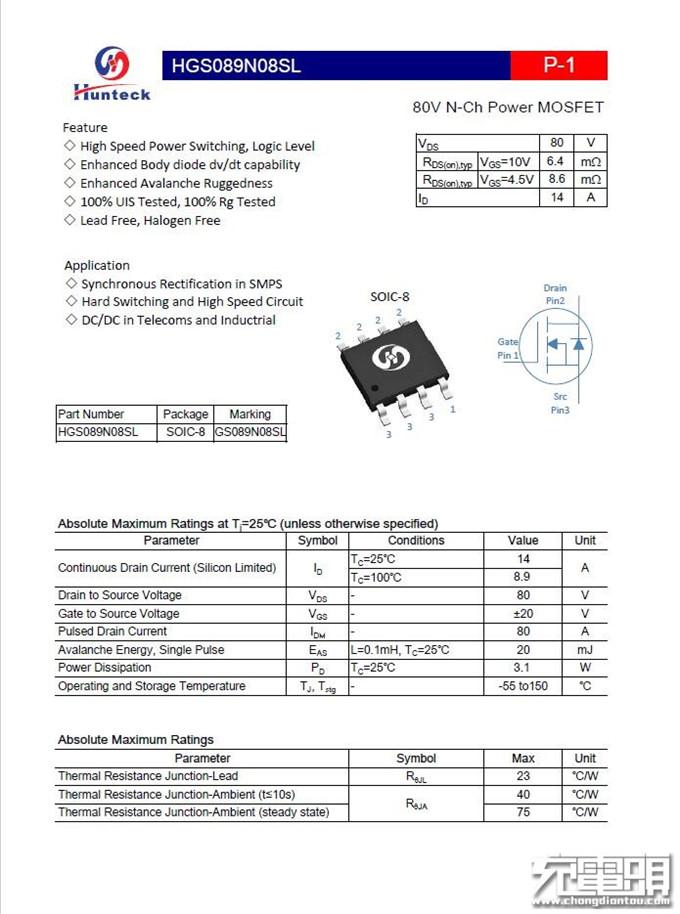

辰阳版的同步整流MOS来自Hunteck(恒泰科),型号GS089N08SL,这个品牌的MOS之前也在魅族UP0920等充电器上出现过。初级主开关管内置于INN2215电源主控里面。

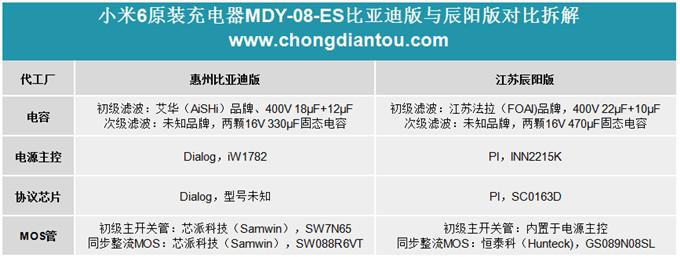

总结


尽管充电器由两家不同的工厂代工,也使用了完全不同的配件和方案,但可以肯定的是,这两款充电器的做工和用料都是相当优质的,尤其是在内部元件的用料方面,都是选择大厂品牌,这也保证了充电器具备足够的稳定性,所以对于用户来说,随便买哪个版本都一样。
